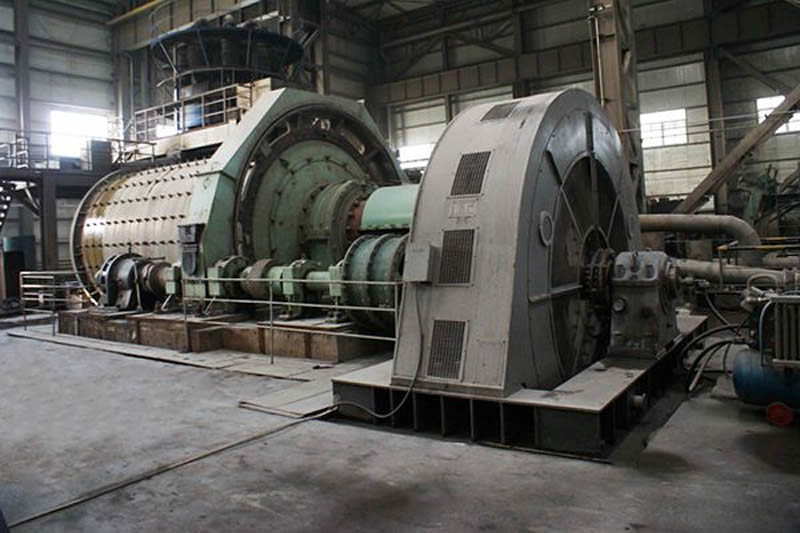

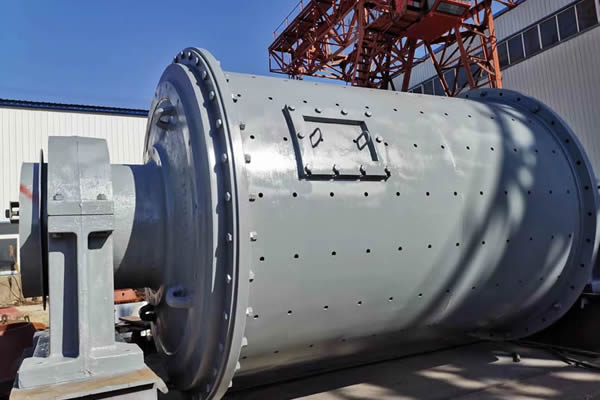

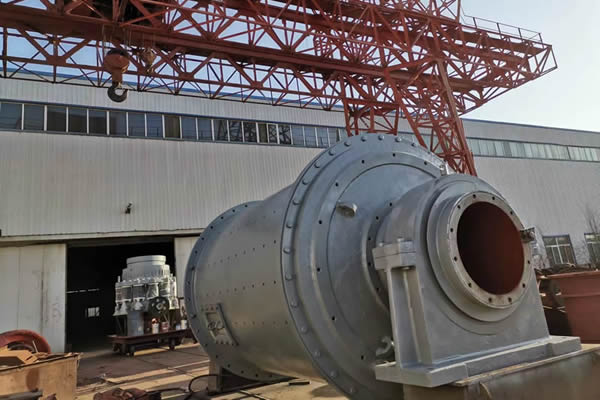

Molino de bolas

Reciba una cotización

El molino de bolas Yate, es un tipo de trituradora utilizado para moler y mezclar material en forma de bolas a granel de pequeño tamaño. Este molino se emplea para la molición de diferentes tipos de minerales o rocas de uso en la minería, la construcción entre otras industrias.

Este equipo tiene una estructura cilíndrica hueca que gira alrededor de su propio eje. El eje de la estructura puede ser horizontal o formar una ligera angulación. Se encuentra parcialmente colmado de bolas. Las bolas son las que actúan en la molienda y su estructura puede ser de acero, acero inoxidable, cerámica o caucho. La superficie interior de toda la estructura esta recubierta de un material resistente a la abrasión, puede ser el acero al manganeso o un revestimiento de caucho. Los molinos al encontrarse revestidos de caucho, sufren menor desgaste. La longitud y el diámetro del molino son casi iguales. Este equipo de molienda funciona en base al principio de impacto y atricción: donde la reducción del tamaño del mineral es a causa del impacto, por acción de las bolas que caen desde la parte superior de la estructura.

Características

El costo de instalación del molino de bolas es muy accesible.
La capacidad y la finura del producto, se obtiene ajustando el diámetro de bola del molino.
El molino de bolas es ideal para un funcionamiento continuo y también por lotes.
Conveniente para la molienda en circuito abierto y cerrado.

Datos técnicos del molino de bolas MQS en procesos de molienda en húmedo.

Modelo	MQS0909	MQS0918	MQS1212	MQS1224	MQS1515	MQS1530	MQS2122	MQS2130
Diámetro del cilindro (mm)	900	900	1200	1200	1500	1500	2100	2100
Longitud del cilindro (mm)	900	1800	1200	2400	1500	3000	2200	3000
Volumen (m³)	0.5	1	1.2	2.4	2.5	5	6.6	9
Carga máxima de la bola (t)	0.96	1.92	2.4	4.8	5	10	15	20
Potencia del motor (kW)	17	22	30	55	60	95	155	210
Peso (t)	4.62	5.34	11.4	13.43	13.9	17.4	42.2	45

Modelo	MQS2721	MQS2727	MQS2736	MQS3230	MQS3236	MQS3245	MQS3639	MQS3645	MQS3650	MQS3660
Diámetro del cilindro(mm)	2700	2700	2700	3200	3200	3200	3600	3600	3600	3600
Longitud del cilindro (mm)	2100	2700	3600	3000	3600	4500	3900	4500	5000	6000
Volumen (m³)	10.8	13.9	28.5	21.8	28.5	32.8	36	41	46.2	57
Carga máxima de la bola (t)	23	29	39	46	58	65	75	90	96	120
Potencia del motor (kW)	260	310	400	500	630	800	1000	1250	1400	1600
Peso(t)	62	66	77	108	115	123	145	158	165	189

Modelo	MQS4061	MQS4560	MQS4565	MQS4570	MQS4866	MQS4870	MQS4875	MQS5580	MQS5592
Diámetro del cilidro(mm)	4000	4500	4500	4500	4800	4800	4800	5500	5500
Longitud del cilindro (mm)	6100	6000	6500	7000	6600	7000	7500	8000	9200
Volumen (m³)	71	87.1	94.3	101.5	107.5	114	122	175.5	202
Carga máxima de la bola (t)	148	153	165	178	200	212	227	326	375
Modelo del motor central	TDMK 2000-30	TDMK 2300-30	TDMK 2500-30	TDMK 2500-30	TDMK 3000-30	TDMK 3000-30	TDMK 3500-30	TDMK 4800-30	TDMK 5200-30
Potencia del motor (kW)	2000	2300	2500	2500	3000	3000	3500	4800	5200
Voltaje (V)	10000
Peso(t)	240	269	280	291	286	295	305	442	466

Nota: El peso de la máquina no incluye el peso del motor.

Datos técnicos del molino de bolas MQG en procesos de molienda en seco

Modelo	MQG0909	MQG0918	MQG1212	MQG1224	MQG1515	MQG1530	MQG2122	MQG2714
Diámetro del cilindro (mm)	900	900	1200	1200	1500	1500	2100	2700
Longitud del cilindro(mm)	900	1800	1200	2400	1500	3000	2200	1450
Volumen (m³)	0.5	1	1.2	2.4	2.5	5	6.6	7.2
Carga máxima de la bola (t)	0.96	1.92	2.4	4.8	4	8	14	13
Potencia del motor (kW)	18.5	22	30	55	60	95	160	210
peso (t)	4.39	5.36	10.5	12.5	13.5	18	47	48.26

Nota: El peso de la máquina no incluye el peso del motor.

Datos técnicos del molino de bolas MQY con descarga de desbordamiento

Modelo	MQY0918	MQY1224	MQY1530	MQY2130	MQY2136	MQY2721	MQY2736	MQY2740
Diámetro del cilindro (mm)	900	1200	1500	2100	2100	2700	2700	2700
Longitud del cilindro(mm)	1800	2400	3000	3000	3600	2100	3600	4000
Volumen (m³)	1	2.4	5	9	11	10.4	18.5	20.6
Carga máxima de la bola(t)	1.66	4.8	8	18	20	24	38	40
Potencia del motor (kW)	22	55	95	210	210	280	400	400
Peso (t)	5.4	12.24	16.28	43.2	46.8	63.9	70	78.8

Modelo	MQY3245	MQY3254	MQY3260	MQY3645	MQY3650	MQY3660	MQY3690	MQY4060	MQY4561	MQY5164	MQY5583	MQY5585	MQY5588	MQY6080	MQY6095
Diámetro del cilindro (mm)	3200	3200	3200	3600	3600	3600	3600	4000	4500	5100	5500	5500	5500	6000	6000
Longitud del cilindro (mm)	4500	5400	6000	4500	5000	6000	9000	6000	6100	6400	8300	8500	8800	8000	9500
Volumen (m³)	32.8	39.5	43.7	41	46.2	55	83	69.9	93.3	117.8	182	185	191.5	210	249.3
Carga máxima de la bola(t)	61	73	81	76	86	102	163	113	151	218	296	300	335	389.5	462.6
Modelo del motor central	TDMK 630-36	TDMK 1000-36/2600			TM 1250-40/2250		TM 1800 -30	TM 1500 -30/2600	TDMK 2200 -30/2600	TDMK 2600-32	TDMK 4100-30	TDMK 4500-30	TDMK 4500-30	TDMK 5200-30	TDMK 6000-30
Potencia del motor (kW)	630	1000	1000	1000	1250	1250	1800	1500	2200	2600	4100	4500	4500	5200	6000
Peso (t)	112	121	138	135	145	154	212	213	272	290	435	440	452	583	618

Shenyang Yate es una empresa avalada por más de 20 años de experiencia en la industria de la trituración de rocas. Gracias a nuestra amplia trayectoria en la fabricación maquinaria para trituración de rocas, tenemos la capacidades y recursos necesarios para desarrollar y producir sistemas de trituración gruesa portátiles y económicos a fin de satisfacer la amplia gama de necesidades de nuestros clientes respecto al rendimiento económico y confiable de los equipos empleados en la industria de la trituración. Nuestras trituradoras de roca son rentables y pueden encargarse de todo el proceso de reducción de tamaño, incluyendo la trituración, molienda, cribado, alimentación y mucho más. Nuestras plantas móviles de trituración y pulverización también cuentan con una innovadora y dinámica tecnología de manipulación de trituradoras que puede hacer más fácil y accesible la manipulación de su material. Así que, si desea más información sobre nuestras plantas de trituración y nuestro servicio integral, no dude en enviarnos un correo electrónico o llamarnos. Estamos a su disposición para resolver sus dudas.
